بررسی اجمالی محصول
دستگاه ترکیبی فیوز-12D فشرده-کلید قطع بار هوا و سری FKRN12A{6}}سری 12D{7}}سوئیچ قطع بار هوای فشرده{12}}برای استفاده در سیستمهای توزیع سه فاز 12 کیلو ولت و پایینتر مناسب هستند. آنها برای کنترل و حفاظت از تجهیزات قدرت مانند ترانسفورماتورها، کابل ها و خطوط هوایی خدمت می کنند. آنها به ویژه برای پست های ترمینال و پست های فشرده در شبکه های برق شهری و روستایی مناسب هستند. آنها همچنین برای کنترل و حفاظت از واحدهای اصلی حلقه و واحدهای تغذیه دوگانه قابل استفاده هستند.
کلیدهای قطع بار هوای فشرده سری FKN12A{2}}سری 12D می توانند جریان بار و جریان اضافه بار را قطع کنند.
دستگاه ترکیبی فیوز-سری 12D{3}}سوئیچ قطع بار هوای فشرده-میتواند جریان بار، جریان اضافه بار و جریان اتصال کوتاه خط را قطع کند.

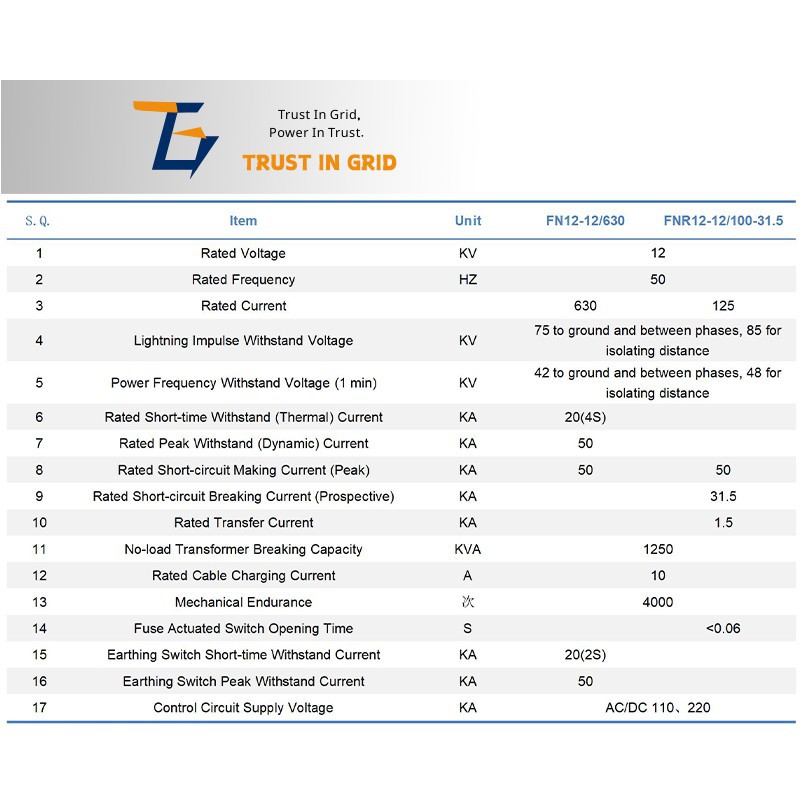

مشخصات فنی
|
S.Q. |
مورد |
واحد |
FN12-12/630 |
FNR12-12/100-31.5 |
|
1 |
ولتاژ نامی |
KV |
12 |
|
|
2 |
فرکانس رتبه بندی شده |
HZ |
50 |
|
|
3 |
جریان رتبه بندی شده |
630 |
125 |
|
|
4 |
ولتاژ مقاومت در برابر ضربه رعد و برق |
KV |
75 به زمین و بین فازها 85 برای جداسازی فاصله |
|
|
5 |
ولتاژ تحمل فرکانس برق (1 دقیقه) |
KV |
42 به زمین و بین فازها، 48 برای جداسازی فاصله |
|
|
6 |
جریان کوتاه مدت-(حرارتی) دارای رتبه بندی |
KA |
20(4S) |
|
|
7 |
جریان دارای حداکثر مقاومت (دینامیک). |
KA |
50 |
|
|
8 |
مدار کوتاه رتبهبندی-جریان ایجاد کننده (اوج) |
KA |
50 |
50 |
|
9 |
جریان قطعی مدار کوتاه (آیندهنگر)- |
KA |
31.5 |
|
|
10 |
جریان انتقال رتبه ای |
KA |
1.5 |
|
|
11 |
ظرفیت شکست ترانسفورماتور-بدون بار |
KVA |
1250 |
|
|
12 |
جریان شارژ کابلی نامی |
A |
10 |
|
|
13 |
استقامت مکانیکی |
KA |
4000 |
|
|
14 |
زمان باز شدن سوئیچ فعال فیوز |
S |
<0.06 |
|
|
15 |
سوئیچ اتصال زمین{0}زمان مقاومت در برابر جریان کوتاه |
KA |
20(2S) |
|
|
16 |
جریان مقاومت در قله سوئیچ زمین |
KA |
50 |
|
|
17 |
ولتاژ منبع تغذیه مدار کنترل |
KA |
AC/DC 110220 |
|
تفکیک تعیین مدل
FKN 12 A - 12 D / T 630 - 20
F: سوئیچ شکست بار
K: عایق هوا
ن: سرپوشیده
12: دنباله طراحی
الف: کد مشتق
-: جداکننده
12: ولتاژ نامی (کیلو ولت)
د: کلید ارتینگ
/T: مکانیسم کارکرده-بهار
630: جریان دارای رتبه (A)
-: جداکننده
20: دارای رتبه-جریان مقاومت کوتاه مدت (kA)
FKRN 12 A - 12 D / T 630 - 20
F: سوئیچ شکست بار
K: عایق هوا
ر: فیوز
ن: سرپوشیده
12: دنباله طراحی
الف: کد مشتق
-: جداکننده
12: ولتاژ نامی (کیلو ولت)
د: کلید ارتینگ
/T: مکانیسم کارکرده-بهار
630: جریان فیوز نامی (A)
-: جداکننده
20: جریان قطعی مدار کوتاه-نامی (kA)
